注塑銅排絕緣母排 電機連接件
這款電機銅排專為高性能電驅系統設計,采用25%玻纖增強PA66,具備出色的絕緣性和機械強度。注塑銅排廣泛應用于高壓驅動電機,實現控制器、電池包及電機的靈活互聯,可實現無縫集成并支持定制化,提升功率密度并支持自動化生產。
這款電機銅排專為高性能電驅系統設計,采用25%玻纖增強PA66,具備出色的絕緣性和機械強度。注塑銅排廣泛應用于高壓驅動電機,實現控制器、電池包及電機的靈活互聯,可實現無縫集成并支持定制化,提升功率密度并支持自動化生產。
電機銅排用于新能源汽車電驅:絕緣可靠,可定制化
這款電機銅排專為高性能電驅系統設計,采用25%玻纖增強PA66,具備優異的絕緣性和機械強度。廣泛應用
于牽引電機,可靈活連接控制器、電池包和扁線電機。

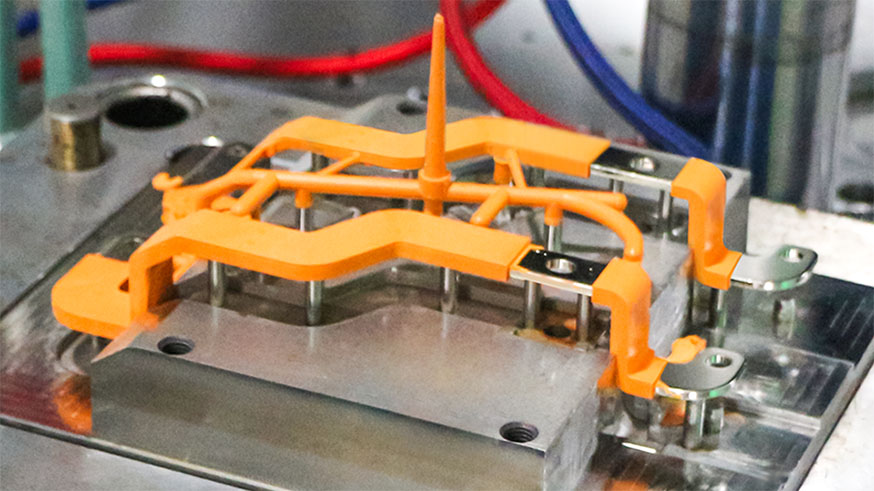

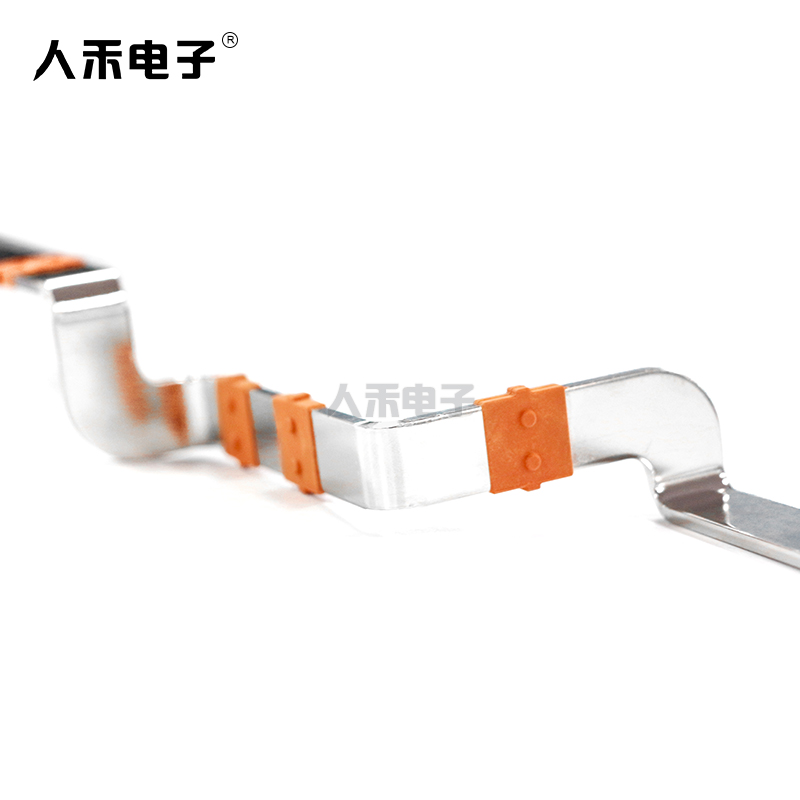

通過立式注塑機及專用模具,兩道注塑工序完成制造:第一步導體定位,第二步對銅材進行全包覆。該工藝
確保可靠絕緣、優良機械性能和便捷系統集成,并支持定制化設計,提升功率密度和生產自動化水平。

注塑母排工藝與技術要求
注塑母排采用嵌件注塑工藝,通過銅排預處理、精密模具設計及工藝控制,確保絕緣層穩定可靠。
模具設計:嵌件定位精準,采用銷釘或卡槽固定,避免移位。
外觀質量:表面光滑,無翹曲、雜質、色差及填充缺陷。
絕緣性能:厚度均勻,最小值≥設計值90%,偏差≤±0.2mm。
機械性能:彎曲試驗無剝離裂紋;抗沖擊≥20kJ/m2,抗張強度≥40MPa。
環境適應性:經高溫老化與“雙85”測試,絕緣保持率≥80%,擊穿電壓下降≤20%,無霉變

應用領域
電機連接:在新能源汽車驅動電機中,注塑銅排可在長期振動和機械應力下保持可靠電氣連接。采用
PA66+GF或PPS+GF等高性能絕緣材料,具備優異的耐熱性、機械強度和絕緣性能,實現定子繞組與
高壓電源的安全高效連接。

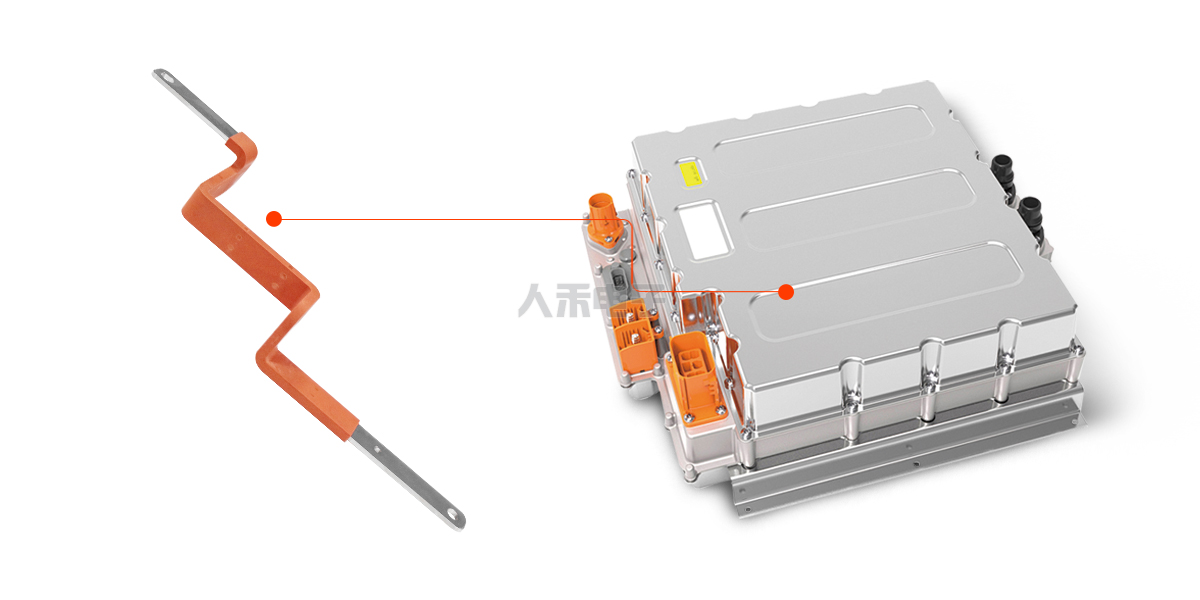

電池包連接:在電池系統中,注塑母排用于高壓下的電芯與模組互聯,要求導電性優良、耐腐蝕性強,
以降低接觸電阻、提升能效。注塑絕緣層增強防護,防止短路,確保充放電過程中的安全與可靠。
控制器系統:在電控系統中,注塑母排連接電控與電機、電池,適應苛刻工況。其設計兼具耐熱性、
電磁屏蔽及緊湊結構,通過定制化注塑實現高集成互聯,既滿足大電流承載,又提升功率密度和系統
空間利用率。
