在新能源領域，接地銅排的固定間距直接關乎電氣系統的安全與運行效能。作為設備安裝的核心參數，其精準設計不僅能優化電氣性能、保障機械穩定性，更能延長系統使用壽命。以下將從設計原則、影響因素及實踐方案三方面展開深度解析，為您提供技術指導。

一、接地銅排固定間距的基本概念

接地銅排固定間距是指相鄰兩個固定點之間的距離，這一參數看似簡單，實則包含了豐富的工程技術考量。合理的固定間距需要同時滿足電氣連接可靠性、機械強度要求和熱穩定性等多重標準。

在新能源領域，典型的接地銅排固定間距一般在300-600mm之間，但具體數值需要根據以下因素綜合確定：

• 銅排的截面尺寸和機械強度

• 系統預期承受的短路電流大小

• 環境溫度變化范圍

• 振動和機械應力條件

• 安裝空間限制

二、固定間距對接地系統性能的影響機制

2.1 電氣性能影響

固定間距過大會導致銅排在通流時產生過大的撓度，特別是在短路電流沖擊下，可能造成：

• 接觸電阻增大，導致局部過熱

• 連接點松動，增加故障風險

• 電磁振動加劇，加速材料疲勞

實驗數據表明，當固定間距從300mm增大到600mm時，相同短路電流下的銅排最大撓度可增加約3-5倍，接觸電阻可能上升15-25%。

2.2 機械穩定性影響

新能源設備常面臨復雜的環境條件，如：

• 儲能系統的機械沖擊

• 風力發電機的持續振動

• 光伏電站的溫度循環

在這些條件下，固定間距直接影響銅排的固有頻率和振動響應。間距過大容易引發共振，導致緊固件松動或材料疲勞斷裂。

2.3 熱穩定性考量

銅排在工作時會產生焦耳熱，固定間距影響散熱效率：

• 間距過小：散熱面積受限，可能造成局部溫度過高

• 間距過大：中間段散熱不足，溫度分布不均

理想間距應使銅排工作溫度均勻分布在安全范圍內，通常不超過90℃。

三、影響固定間距的因素

3.1 銅排規格

不同規格的接地銅排，其橫截面積、長度與重量各異，這些參數直接影響固定間距。大規格接地銅排，因其自身重量大，若固定間距過大，在重力作用下易下垂變形，進而影響接地效果，甚至損壞銅排。一般而言，寬厚比較大、重量較重的銅排，固定間距應適當減小。以 40mm×4mm 的銅排和 80mm×8mm 的銅排為例，40mm×4mm 銅排的固定間距可相對寬松，而 80mm×8mm 銅排則需更緊密固定，以保證安裝后銅排保持筆直與穩定。

3.2 環境因素

環境因素是確定接地銅排固定間距時必須考量的重要方面。在振動較大的場所，如工廠大型機械設備附近或地震多發地區，接地銅排易受振動影響。為防止因振動導致銅排松動或斷裂，需適當縮小固定間距，增強其穩定性。此外，溫度和濕度變化明顯的環境也會對銅排產生影響。高溫環境下，銅排會膨脹，若固定間距過大，膨脹后的銅排可能相互擠壓變形；高濕度環境中，銅排易腐蝕，合適的固定間距有助于及時發現和處理銅排腐蝕問題，保障接地系統正常運行。例如，在鋼鐵廠的軋鋼車間，由于設備運行產生強烈振動，該區域內的接地銅排固定間距相較于普通車間要小很多。

3.3 電氣性能要求

電氣性能要求同樣制約著接地銅排固定間距的選擇。若電氣系統對接地電阻要求極高，為保證接地銅排有效傳導電流、降低接地電阻，需適當減小固定間距。間距越小，接地母排與大地接觸越緊密，電流傳輸路徑越短，接地電阻越低。在對電磁兼容性要求嚴格的電子設備場所，如醫院的核磁共振室、通信基站的核心機房等，通過精確控制接地銅排固定間距，配合其他接地措施，可有效減少電磁干擾，保障設備正常運行與信號穩定傳輸。

四、接地銅排固定間距的設計原則

4.1 基礎計算模型

固定間距L可通過以下簡化公式初步估算：

L ≤ K × √(Isc × S / Δ)

其中：

• K：材料系數（銅取0.8-1.2）

• Isc：預期短路電流(kA)

• S：銅排截面積(mm2)

• Δ：允許最大撓度(mm，通常取1-2mm)

4.2 行業標準參考

主要參考標準包括：

• IEC 61439-1：低壓開關設備和控制設備組件

• GB/T 5585.1-2018：電工用銅、鋁及其合金母線

• UL 467：接地和連接設備標準

• 這些標準雖未直接規定固定間距，但通過機械強度、溫升等指標間接約束了間距選擇。

4.3 工程經驗法則

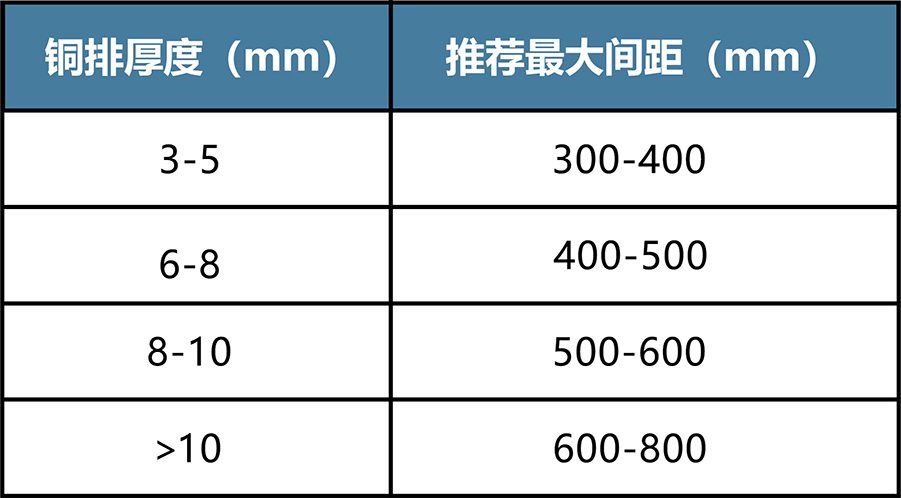

基于新能源行業實踐，推薦以下間距選擇參考：

五、新能源特殊應用場景的考量

5.1 儲能系統

特殊要求：

• 高倍率充放電沖擊

• 模塊化設計

• 熱管理嚴格

設計要點：

• 每個電池模塊獨立接地

• 固定點與連接點一體化設計

• 考慮熱膨脹預留間隙

5.2 光伏發電系統

特點：

• 直流側電壓高（1000V+）

• 存在PID效應風險

• 晝夜溫差大

解決方案：

• 采用分段不等距固定（端部間距較小）

• 使用彈性支架補償熱脹冷縮

• 增加絕緣監測點

5.3 風力發電系統

挑戰：

• 持續機械振動

• 鹽霧腐蝕（海上風電）

• 塔筒內空間受限

優化措施：

• 間距減小20%以上

• 采用防松緊固件

• 增加振動阻尼裝置

六、先進工藝對固定間距的優化

6.1 有限元分析應用

現代銅排制造企業采用ANSYS等軟件進行：

• 機械應力仿真

• 熱場分布分析

• 振動模態研究

通過仿真可精確優化固定間距，避免過度設計或不足。

6.2 新型材料應用

納米復合銅材、銅鋁復合等新材料可：

• 提高強度，允許增大間距

• 減輕重量，降低機械負荷

• 改善散熱，優化溫度分布

6.3 智能監測技術

集成溫度、振動傳感器可實現：

• 實時監測連接狀態

• 預測性維護

• 間距動態調整（智能張力系統）

七、安裝維護最佳實踐

7.1 安裝工藝控制

關鍵控制點：

• 扭矩一致性（使用扭矩扳手）

• 接觸面處理（鍍錫或涂導電膏）

• 支架對中度（誤差<1mm/m）

7.2 維護檢查要點

定期檢查應包括：

• 緊固件松動情況（標記法檢查）

• 接觸面氧化程度

• 絕緣支撐老化狀況

• 熱成像異常熱點

7.3 常見問題處理

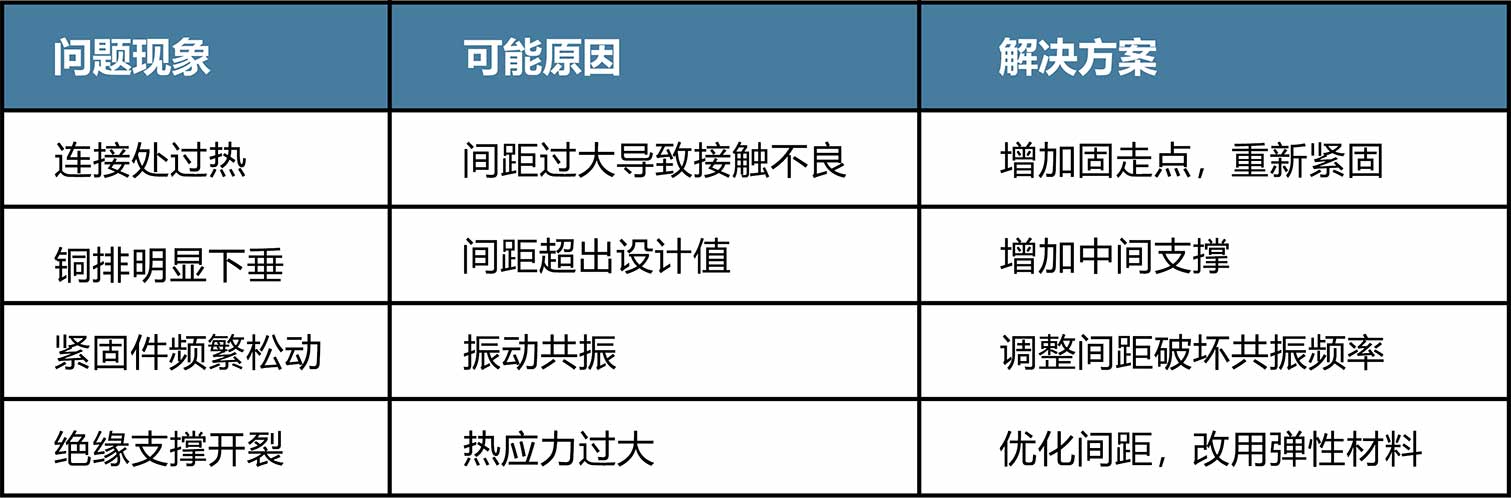

典型問題及對策：

八、固定間距的誤差控制

接地銅母排安裝時，固定間距誤差控制直接影響系統性能。平行部分間距須均勻，誤差應≤5mm 。間距不均會導致電流分布失衡，造成局部電流過載，降低接地效能并引發安全風險。某大型商業綜合體曾因間距誤差超標，調試時出現銅排局部發熱，經返工調整后系統才恢復正常。

實際安裝中，需采用高精度卷尺、激光測距儀等工具，嚴格按設計定位固定點，確保間距精度。在新能源銅排制造及電氣系統應用中，規范的間距誤差控制是保障設備運行安全、延長使用壽命的關鍵。我司依托行業經驗與專業技術，嚴格遵循標準，為客戶提供可靠的產品及安裝方案，確保接地系統穩定高效運行。

接地銅排固定間距設計是需綜合考量電氣性能、機械強度、熱管理及環境適應性的系統工程。優質接地母排系統不僅保障初始安裝可靠，更確保全生命周期穩定且維護成本低。選擇技術實力強、設計專業的銅排生產廠家，是新能源項目安全運行的關鍵。人禾建議在項目設計初期，引入銅排專業供應商參與方案論證，通過協同設計優化系統性能，筑牢新能源電力設備的 “安全基石”。
